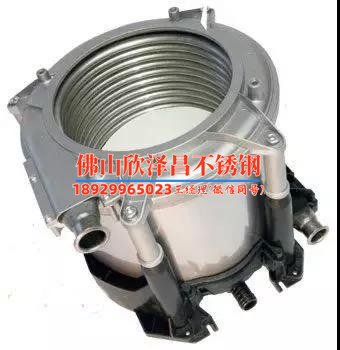

本實用新型涉及一種方形不銹鋼冷凝式高效換熱器，屬于換熱器技術領域。

背景技術：

目前，換熱器廣泛應用于制冷和供熱設備中。 流體通常用作制冷劑或熱介質，熱交換器由金屬材料制成。 然而，現有換熱器結構較為復雜，換熱效率低，熱損失嚴重，造成能源浪費。

技術實現要素：

為解決現有技術中存在的技術問題，本實用新型提供了一種結構簡單、換熱效率高、換熱效果好的方形不銹鋼冷凝式高效換熱器。

為實現上述目的，本實用新型所采用的技術方案是一種方形不銹鋼冷凝式高效換熱器，包括方形外殼，方形外殼的頂部設有上蓋，中心為上蓋有燃燒器安裝孔，方殼底部有下蓋，下蓋有冷凝水出口，方殼下部有排煙管，方形外殼內壁有隔熱內襯，方形外殼有隔板，隔板的上下兩側裝有由數根不銹鋼熱管組成的多層換熱管組。交換管。 不銹鋼換熱管的兩端依次首尾相接不銹鋼換熱管制作工藝，所以不銹鋼換熱管上設有多條供高溫氣體通過的通道，方殼的一側設有進水管和出水管與換熱管組相連。

優選地，所述不銹鋼換熱管排列有序，所述不銹鋼換熱管之間設有分隔架。

優選地，所述不銹鋼換熱管為波紋管，或帶換熱翅片的換熱管。

本實用新型與現有技術相比不銹鋼換熱管制作工藝，具有以下技術效果：本實用新型結構簡單，在殼體頂部安裝燃燒器，在殼體內安裝隔熱材料，使燃料燃燒時燃燒時，燃燒產生的高溫氣體沿?fù)Q熱管上的通道向下運動，使高溫氣體與換熱管充分接觸，大大增加了換熱面積，提高了熱交換效率； 同時，在換熱管之間安裝導流板和折流板。 板片使高溫氣體沿?fù)Q熱管依次穿梭換熱，可大大延長換熱時間，提高換熱效果。

圖紙說明

圖1是本實用新型的結構示意圖。

圖2是本實用新型的側視圖。

詳細方法

為使本實用新型要解決的技術問題、技術方案及有益效果更加清楚，下面結合附圖及實施例對本實用新型進行進一步詳細說明。 應當理解，此處所描述的具體實施例僅用于解釋本實用新型，并不用于限制本實用新型。

如圖1至圖2所示，方形不銹鋼冷凝式高效換熱器包括方形外殼1，方形外殼1的頂部設有上蓋2，上蓋2的中央設有天然氣燃燒器安裝孔3。殼體1的底部設有下蓋4，下蓋4設有冷凝水出口11，方形殼體1的下部設有排煙管如圖5所示，方殼1的內壁設有保溫內襯6，方殼1內設有隔板7，由多根不銹鋼換熱管8組成的多層換熱管組9隔板7上下安裝有換熱管，換熱管排列有序，不銹鋼換熱管之間安裝有分隔架10。 不銹鋼換熱管8上設有多個供高溫氣體通過的通道。 方殼1的一側設有通過熱管組連接的進水管和出水管。 不銹鋼換熱管可以是波紋管或帶換熱翅片的換熱管。 當不銹鋼換熱管為波紋管時，波紋管的槽體為通道，高溫氣體沿通道與換熱管進行換熱； 當不銹鋼換熱管為帶換熱翅片的換熱管時，兩片換熱翅片之間的間隙為通道，高溫氣體沿通道與換熱管進行熱交換； 同時，不銹鋼換熱管還可以采用其他形式來達到換熱管的上述目的。 方形外殼內壁裝有隔熱內襯，使外殼形成一個封閉的隔熱腔，外殼中間設有支撐板。 支撐板還可以防止高溫火焰和高溫氣體直接通過出口管流出。 使產生的高溫火焰和高溫氣體沿?fù)Q熱管上的通道穿梭換熱，最后通過排煙管排出。 在此過程中，高溫火焰和高溫氣體與換熱管充分接觸，換熱時間延長，換熱效率大大提高。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型。 凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型中。 屬于實用新型范圍。
