文/佛山市勵羅基管業有限公司 莊國棟

該項目獲得2016年中國腐蝕與防護學會科學技術獎科技進步一等獎

介紹了一種不銹鋼復合換熱管的制造新工藝，可用于鍋爐和換熱設備的換熱管。 對采用該復合管研制生產的鍋爐和換熱器用不銹鋼復合管進行了性能對比研究。 通過與國內外常用雙金屬復合管的性能對比，研究結果表明：不銹鋼復合換熱管在雙金屬層結合、導熱性能、耐腐蝕性能等方面均達到國際領先水平。 新材料在器件領域取得重大突破。 本文還分析了不銹鋼復合管的工業應用和經濟社會效益。

關鍵詞: 層間結合力, 導熱系數, 不銹鋼復合管, 鍋爐, 換熱器

不銹鋼復合換熱管可以替代純不銹鋼換熱管，不僅耐腐蝕，而且強度高，價格低廉。 然而，傳統的單金屬管和普通的雙金屬復合管很難滿足鍋爐和換熱器行業的要求，同時滿足高強度、導熱性好、耐腐蝕性能等看似矛盾且苛刻的性能要求。

這是因為傳統方法生產的雙金屬復合管在不同程度上存在著一些難以克服的缺點，如結合力不足，無法克服熱環境中兩種金屬膨脹率不同（通常是管材的結合力）的困難。復合管在0.2MPa-1.5MPa)，不能進行熱處理等塑性加工，因此不能用于很多工業應用場景。

目前，現有的普通雙金屬復合管在結合力、換熱效率和加工工藝等方面都不能滿足換熱器用換熱管的要求，僅適用于流體輸送和結構承重。 因此，從高效節能的角度出發，研發和制造鍋爐、換熱器用不銹鋼換熱管具有重要意義。

針對這些問題，本項目開展了鍋爐、換熱器用不銹鋼換熱管的研制工作。 為使產品滿足上述工業應用要求，構想了一種創新材料——鍋爐和熱交換器用不銹鋼復合材料。 新材料吸取了原有材料的優點，在材料性能方面取長補短。 其綜合性能優于單一金屬材料，滿足了行業的生產需求，越來越受到客戶的青睞。

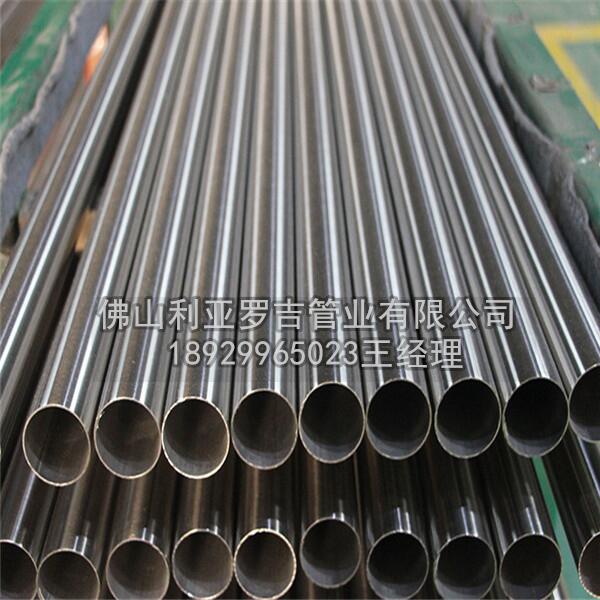

采用三元聚合技術開發制造新一代復合管——鍋爐、換熱器用不銹鋼換熱管（聚合物管）。 本產品替代不銹鋼可節約材料成本30%-40%。 本產品基管材質為碳鋼，內復合材質為不銹鋼。 雙金屬復合層通過外管同時外擠內脹的方法和金屬同時熔化的方法合二為一。 管材內外同時擠壓擴徑的方法屬國內首創，雙金屬熔煉法作為國內外復合管材加工技術尚未涉及的新工藝、新方法提出. 本產品層間結合強度接近冶金級復合管，比機械復合管高1050倍； 更可貴的是，由于中間金屬層的存在，將碳鋼和不銹鋼分開，使得不銹鋼鍋爐和換熱器換熱管的耐腐蝕性能極其優異。

制造研發過程

本項目采用復合新技術。 復合材料為：基管材料為碳鋼，內襯材料為不銹鋼，通過外管同時外擠內脹的方法，采用雙金屬復合層組合成復合管。金屬熔煉法。 管材內外同時擠壓擴徑的方法屬國內首創，雙金屬熔煉法作為國內外復合管材加工技術尚未涉及的新工藝、新方法提出. 因此，本項目的復合工藝具有創新性和突破性。 這種復合工藝新方法技術含量高，熱工工藝要求和方案滿足鍋爐、換熱器用不銹鋼換熱管的性能要求。

性能測試與分析

2.1 力學性能研究

2.1.1 單軸靜態拉伸試驗

單軸靜態拉伸試驗是指在常溫、大氣環境下，對試樣沿軸向緩慢施加單向拉伸載荷，使其伸長變形直至斷裂的過程。 按照GB/T228-2002《金屬材料室溫拉伸試驗方法》的規定，對鍋爐、換熱器用不銹鋼換熱管進行單向靜態拉伸試驗。 樣品通過電子萬能試驗機進行測試。 為保證試驗結果的可靠性，本次試驗取鍋爐、換熱器用不銹鋼換熱管4個試樣，分別編號為1～4號試樣，分別測定屈服強度、抗拉強度和伸長率。

對上表中的數據進行平均得出：

從實驗結果可以看出，鍋爐和換熱器用不銹鋼換熱管與不銹鋼管相比，實驗條件在屈服強度、抗拉強度和延伸率方面都很好，能夠滿足力學條件不銹鋼。

2.1.2 壓扁試驗

從雙金屬鍋爐換熱器不銹鋼換熱管樣管上截取4段全斷面管段，長度為20mm，用銼刀修圓邊。 將制備好的樣品在萬能試驗機上進行壓扁試驗。 壓扁試驗的結果如下所示。

實驗結果表明，鍋爐和換熱器用不銹鋼換熱管無開裂現象，兩金屬層間的延展性和結合性能良好。

2.1.3 實驗結果

對鍋爐和換熱器用不銹鋼換熱管進行了材料性能試驗。 通過實驗室力學性能試驗，得出主要力學性能指標，并與316不銹鋼管的力學性能進行比較，結果如下：

(1)通過單軸靜態拉伸試驗，得到鍋爐、換熱器用不銹鋼換熱管的基本力學性能。 鍋爐換熱器用不銹鋼換熱管的屈服強度為 ，抗拉強度為 ，延伸率為47.5%，與不銹鋼管相比，在屈服強度、抗拉強度和延伸率方面實驗條件較好，可滿足不銹鋼的力學條件；

(2)通過壓扁試驗，結果表明鍋爐和換熱器用不銹鋼換熱管無開裂現象，兩金屬層間的延展性和結合性能良好。

圖 1 燃燒實驗

圖2 結合力實驗

圖3 展平實驗

圖4 彎管實驗

2.2耐腐蝕試驗：

為了測試不銹鋼換熱管在鍋爐和換熱器中的耐腐蝕性能，我們設計了兩個實驗，分別是動電位掃描實驗和應力腐蝕實驗。

2.2.1動電位掃描測試實驗方案：

本次試驗所用試件分為三組：不銹鋼管、無縫鍋爐內襯、換熱器用不銹鋼換熱管、焊接鍋爐內襯、換熱器用不銹鋼換熱管。 每組三個試件，編號分別為：不銹鋼-1、不銹鋼-2、不銹鋼-3、無縫復合-1、無縫復合-2、無縫復合-3、焊接復合-1、焊接復合-2、焊接化合物-3。 所有樣品均在氯離子濃度為 30ppm 和 . 的超純水中進行動態電位掃描測試。

2.2.2實驗設備：

一系列電化學分析儀/工作站，如圖5和圖6所示。

圖 電化學分析儀連接形式

圖6 試件連接形式

2.2.3 測試結果：

從表4可以看出，試件在含氯離子濃度分別為30ppm和30ppm的超純水溶液中的腐蝕傾向。 在30ppm的情況下，無縫內管的腐蝕電流密度為1.13E-07μA·mm-2，焊接內管的腐蝕電流密度約為1.72E-07μA·mm-2。 所考慮的試驗系統中可能存在的誤差和隨機誤差，認為三者具有相似的腐蝕傾向。

在一定條件下，腐蝕速率因氯離子濃度降低而降低。 不銹鋼管的腐蝕電流密度約為3.30E-08μA·mm-2，無縫內管的腐蝕電流密度約為3.62E-08μA·mm-2。 焊接內管的腐蝕電流密度約為2.69E-08μA·mm-2。 同樣，兩種管的腐蝕傾向被認為是相同的。

表4 氯離子腐蝕傾向

2.3 應力腐蝕試驗實驗方案及設備：

試液用ASMT G38規定的分析純氯化鎂加蒸餾水或去離子水配制，所用20%氯化鎂水溶液的pH值在室溫下必須在3～7范圍內。 加熱并調節其沸點為155℃±1℃，氯化鎂溶液的濃度約為45%。

2.3.1 試驗設備及試驗過程：

為防止試液濃縮，必須使用帶錐形磨口密封的玻璃燒瓶，并配備有足夠冷量的立式玻璃回流冷凝器和能使試液保持在一定溫度下的加熱裝置。微沸狀態，試驗設備和裝置 應力腐蝕試驗裝置見圖7。

觀察溫度計，若溫度低于155℃，則在錐形瓶頂部加入少量六水氯化鎂晶體，若溫度高于155℃，則加入少量試劑水（0.5 mL to 1mL)調節溶液濃度，直至顯示溫度為155℃

1°C。

溫度調好后，溶液應保持沸騰約1小時后方可放入試品。待試品溶液完全沸騰后，放入過應力試品。 這個時刻被用作測試開始時間。 樣品浸沒在溶液中。 時間應該是24小時。

圖7 應力腐蝕試驗裝置示意圖

本次試驗采用的試件分為三組：無縫不銹鋼復合內胎和焊接不銹鋼復合內胎。 每組試件3個，編號分別為：無縫復合-1、無縫復合-2、無縫復合-3、焊接復合-1、焊接復合-2、焊接復合-3。

2.3.2 測試結果：

圖8～圖9為無縫不銹鋼換熱管內襯和焊接不銹鋼換熱管內襯試件浸水后的表面顯微情況。 從圖中可以看出，這兩種管材在腐蝕試驗中均未出現裂紋，未發生開裂。

圖8 內襯無縫不銹鋼換熱管

圖9 內襯焊接不銹鋼換熱管

2.4導熱系數測試：

測試設備：TA導熱系數測試儀，采用標準GB/T閃發器測量熱擴散系數或?qū)嵯禂?shù)

測試結果如表5所示：

表5 導熱系數比較

溫度 (°C)

/傳熱系數

不銹鋼

λ[W/(m·k)]

碳素鋼

λ[W/(m·k)]

不銹鋼復合管

λ[W/(m·k)]

25

11.66

45.61

26.96

50

11.92

45.34

27.57

100

13.41

45.48

28.24

150

14月11日

45.41

28.41

200

15.97

45.16

28.49

300

19.63

46.35

33.51

400

21.95

46.57

36.19

500

22.95

40.34

37.07

600

24.77

35.29

38.21

700

26.01

39.39

39.02

從表5可以看出，不銹鋼復合管的系數介于不銹鋼和碳鋼之間，基本滿足理論公式λ=（碳鋼壁厚*碳鋼導熱系數+不銹鋼壁厚*不銹鋼導熱系數)/(不銹鋼壁厚+碳鋼壁厚)，這也從另一個側面證明了這種工藝制成的不銹鋼管具有優良的結合強度。

關鍵工藝與創新

(1)不銹鋼換熱管的結合性能和傳熱性能。 鍋爐和換熱器的不銹鋼換熱管經過機械性能和力學性能測試。 拉脫力已達到基材的極限應力，復合層未分離。 復合層在彎曲、壓扁、切割變形時也不會分離。 因此，鍋爐換熱器不銹鋼換熱管結合非常緊密，雙層金屬完全熔合在一起，在國內外復合管產品中獨樹一幟。

(2)通過碳鋼與不銹鋼復合新技術，研究復合換熱管的傳熱性能和得熱率。 試驗結果表明，復合管的傳熱性能高于不銹鋼管，耐腐蝕性能好，傳熱效率高。 不銹鋼復合管是一種新型高性能復合換熱管，可用于換熱設備，這種不銹鋼換熱管代替純不銹鋼管用于鍋爐和換熱器中換熱器設備，這是國產化工設備在材料上的突破。

(3)研究制定鍋爐、換熱器不銹鋼換熱管、換熱管板焊接工藝。 在復合換熱管的工業應用中一種高效不銹鋼換熱管一種高效不銹鋼換熱管，焊接等工藝方法具有換熱器傳熱效率高、設備成本低的優點。

(4)研究制定鍋爐、換熱器用不銹鋼換熱管工業應用規范和標準。 通過對鍋爐、換熱器用不銹鋼換熱管的機械性能試驗、傳熱性能試驗、耐腐蝕試驗，制定本公司對鍋爐、換熱器用不銹鋼換熱管的使用規范和標準，確保使用產品質量。

結語

2015年11月17日，中國鋼鐵工業協會在京主辦“鍋爐與換熱器用不銹鋼換熱管”科技成果評價（鑒定）會。 提高了碳鋼、不銹鋼復合管的結合性能和傳熱性能。 主要創新點如下：

(1)本產品采用管內外擠壓擴徑的方法和金屬同時熔化的方法，將兩層鋼管合二為一。 其結合強度和傳熱性能已大大超過現有的復合鋼管。

(2)采用該方法生產的鍋爐、換熱器用不銹鋼換熱管塑性加工性能好，擴口壓扁無裂紋，冷彎無變形，承壓能力好，可采用多種柔性連接方法。

(3)鍋爐、換熱器用不銹鋼換熱管傳熱性能比純不銹鋼管提高近50%，可代替純不銹鋼管用于換熱器。

換熱器是生產過程中常用的化工設備。 它們形式多樣，廣泛應用于石油、化工、電力、核工業、制冷、環保等部門。 不銹鋼復合換熱管的推廣，將大大提升我國換熱器在世界市場的競爭力。 用復合管替代單一的貴金屬管是可持續發展的要求，迎合了我國經濟發展的需要，可以有效節約企業的運營成本，提高企業的工作效率。 對提高我國的??生產生活水平具有很大的啟示作用。 鍋爐換熱器用不銹鋼換熱管的推廣，可以帶動相關產業鏈協調發展，促進地方經濟發展，增加稅收，提高就業率。

關于作者

佛山市利亞羅基管業有限公司副總工程師、工程師，PPVC防腐設備制造學術研究室副主任。 畢業于華東理工大學，獲學士學位。 參與國家重點新產品（高鐵用液壓精密鋼管）、高通量管材、海水淡化管材、直飲水鋼管的研發與制造。 參與專利14項，不銹鋼復合換熱管獲中國腐蝕與防護學會科學技術獎科技進步一等獎。
